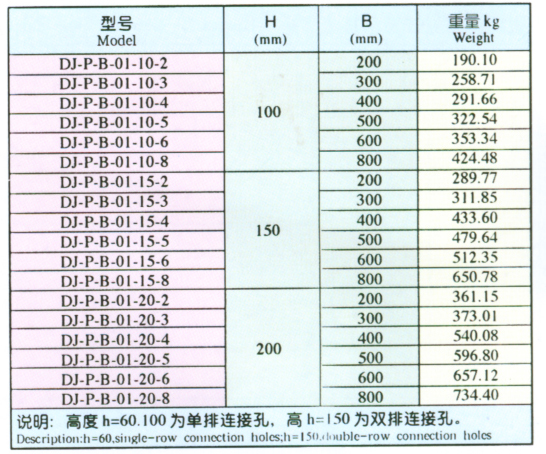

XQJ-DJ-P-B-01型托盘式大跨距汇线桥架

备注：底部加冲托盘孔即为P型托盘式桥架

         说起大跨距桥架，大跨距电缆桥架是一种较一般电缆桥架的支撑跨度大，而且承载能力大的桥架。大跨距电缆桥架可分为阶梯级大跨距电缆桥架（大跨距梯级式桥架）、托盘式大跨距电缆桥架和槽式大跨距电缆桥架，各个不同的规格有各个的特点，如通风性能，防尘，放干扰方面。支架是大跨距电缆桥架的主要部分，立柱也分为XQJ-H01A(工字钢立柱)、XQJ-H-01B(丁字型立柱 )、XQJ-H-01C(槽钢立柱)、XQJ-H-01D(角钢立柱)和XQJ-H-01E (异型立柱)各种立柱又有各自不同型号的底座和托臂、调宽片、调高片等。表面处理主要为热侵锌、静电喷涂、镀锌、防火等方式。此外还可根据不同用户、不同场合的施工要求可以进行设计改造的。其实大跨距桥架一般使用梯级式电缆桥架，也叫做大跨距梯级式桥架，分别有3米或者4米一段的。一般的桥架都是2米的。
